产品说明：

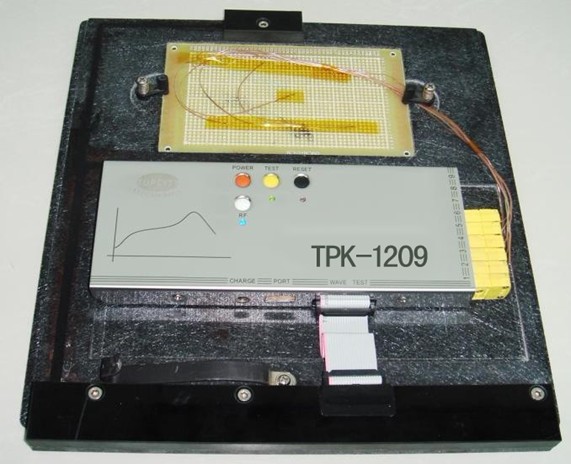

       w-1波峰焊测试系统是专业为DIP用户设计的波峰焊炉温测试系统，由TPK系列测温仪和W-1波峰焊测试架组成，除了测试炉温曲线外，增加测试波峰水平度、浸锡深度、锡波高度、运输速度、浸锡时间和浸锡宽度。

主要技术指标：
1、 型号规格： TPK1203/06/09/00
2 、测试通道： 3/6/9/12 CH
3、 热 电 偶： K型
4、 测温范围： 0---1000℃
5、 测温精度： ±1.2℃
6、 分 辨 率： 0.1℃(全量程)
7、 记录数据： 80000点/每通道
8、 采样间隔： 0.25----600秒 软件设置
9、 总 功 率： ≤100mW
10、工作电压： 3.6VDC（内置可充电电池）
11、外形尺寸： 196(L)×103(W)×21(H)mm
12、保护盒尺寸：250(L)×133(W)×30(H)mm

13、测试架尺寸：268（W）×296(L)mm
14、翼展宽度： 145------268mm(标配)
15、通讯端口： RS-232 或 USB / RF
16、分析软件： ProfileManager V1.50

仪器配置：
1、 温度分析仪 2、仪器保护盒 3、 热电偶 4、 软件安装盘 5、数据输出线
6、 高温胶纸 7、 充电器 8、 仪器箱 9、 剪刀 10、镊子
11、隔热手套 12、十字镙丝刀13、高温锡丝 14、用户手册15、出厂合格证
16、天线（选配） 17、高灵敏度天线（选配） 18、无线收发器（选配）

温度曲线分析设置功能（数据分析报告）：
1、回流炉和波峰炉温区设置温度和运输速度
2、温度采样点位置名称及PCB示意图
3、任意两个温度值之间的时间
4、任意两个温度值之间的斜率
5、任意两个时刻点之间的斜率
6、超出指定温度的时间
7、峰值温度和任意时刻点温度
8、水平温度线、垂直时刻线及两时刻间的时间
9、网格编辑细化和曲线缩放显示
10、模拟曲线功能，工艺优化，测试日期和时间
11、公司名称、产品名称和备注信息的输入
12、选择打印方向（横向列印和纵向列印）
13、可将温度数据报告导出至Excel进行编辑
14、插入图片功能，使温度测试点位置一目了然
15、调用多组温度曲线进行对比
16、实时监测和仪器记录两种工作模式
17、手动清除和软件清除仪器内存数据方式
18、手动、指定时间、指定温度三种启动方式
19、产品数据库管理
20、设备数据库管理
21、锡膏数据库管理

22、PWI工艺指数分析

可连续测试20组温度曲线的温度记录器！准确的炉温曲线测试，专业分析软件，为波峰焊及回流焊温度记录分析提供准确的工艺指标判定和曲线优化。

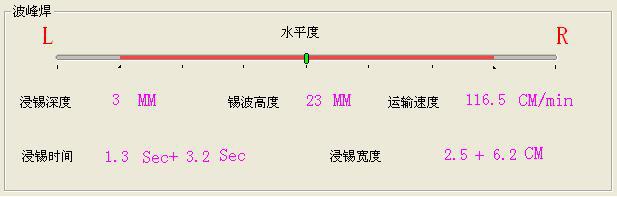

波峰焊专有测试功能：

1、测试波峰水平度功能

2、测试浸锡深度功能

3、测试锡波高度功能

4、测试设备链速功能

5、测试浸锡时间功能

6、测试浸锡宽度功能

7、测试预热区斜率功能

8、测试预热区最高温度功能

回应绿色无铅工艺制程，华欣茂科技专业为您提供严酷环境中温度曲线测绘和数据分析的解决方案，在温度曲线测绘和数据分析领域一直处於领先地位！
